之前也有很多關于300個以上的監控?cái)z像頭項目怎樣規劃IP地址，才不會沖突!這類的技術問題，現在作一個全方的祥細介紹，弱電從業者無論是弱電的哪方面，都需要跟ip地址打交道，通常我們也會經常聽到公網、內網?那什么是公網ip地址呢?什么是私網ip地址呢?為什么我們常見到的ip地址以192.168開頭呢?等這些問題都作解答。
很多弱電同行遇到的問題，就是一個網段只能容納254個攝像機，但是我現在項目比較大，都有300多個攝像機了，該如何分配IP地址呢?
我們今天統統來了解一下。
首先關于內、外網的定義：
內、外網是相對于防火墻而言的，在防火墻內部叫做內網，反之就是外網。在一定程度上外網等同于公網，內網等同于私網。
一、IP地址分類
公網地址是指在因特網上直接可達的地址，如果你有一個公網地址，那就意味著你不但能訪問別人，還能被人訪問。公網地址是架設各種服務器必不可少的條件。
A類：10.0.0.0到127.255.255.255主要分配給大量主機而局域網網絡數量較少的大型網絡
B類：128.0.0.0到191.255.255.255一般用于國際性大公司和政府機構
C類：192.0.0.0到223.255.255.255用于一般小公司校園網研究機構等
D類：224.0.0.0到239.255.255.255用于特殊用途，又稱作廣播地址
E類：240.0.0.0到255.255.255.255暫時保留
二、私有地址
網絡中的主機需要通信，需要使用一個IP地址，目前我們普遍使用的IPv4的地址，分為A、B、C、D、E五類，在上面已經列出，其中A、B、C類是我們常見的IP地址段。在這三類地址中，大多數為公有地址，需要向國際互聯網信息中心注冊。在IPv4地址中預留了3個IP地址段，作為私有地址，共家庭、企業、學校等內部組網使用。
私網地址
圖片
除了這三個ip地址段為私有ip地址外，其它的都為公網ip。
這些地址已被聲明私有化，任何內網中的設備可以任意使用這些地址，但是在這三個范圍內的IP地址不允許出現在Internet(外網)上。所以我們平臺在內部組網時用的比較多，比如監控項目與公司內部電腦ip設置，用的多的就是192.168.xx。

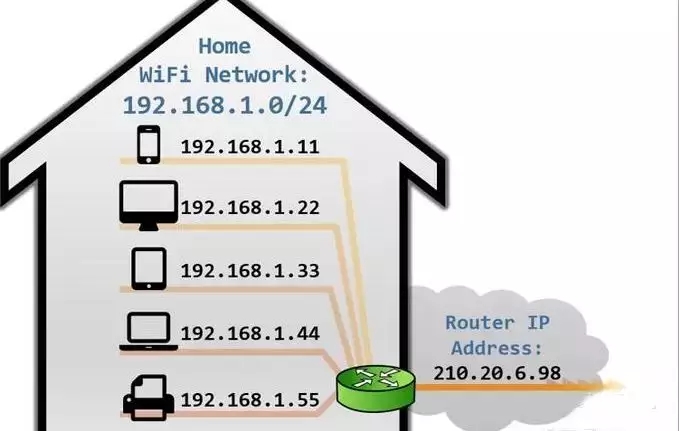

通常情況下，按照需要容納的主機數選擇私有地址段。家庭網絡規模比較小，一個C類地址，192.168.1.x可以容納254個終端，足夠使用。
圖片

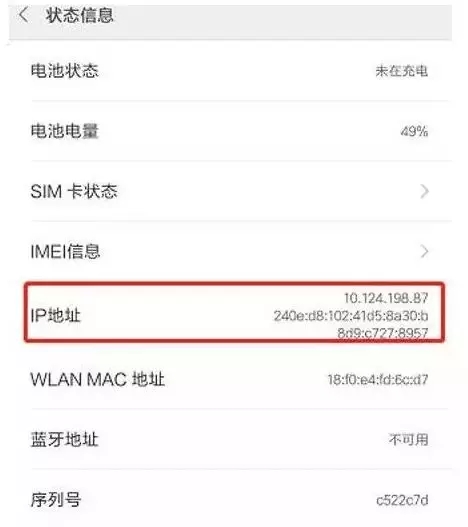

學校或者大型企業可能使用B類甚至A類作為內部網絡的地址段。比如手機上網很可能獲取的也是一個10開頭的內網地址，而不是公網地址。
圖片
三、NAT地址轉換
私網地址只能在局域網中使用，不同的局域網可以使用同樣的私網地址，私網地址是不能出現在互聯網上的。那么私網地址如何訪問互聯網呢?這就需要用到NAT地址轉換，將內網地址映射到外網地址。
而NAT地址轉換它實現內網的IP地址與公網的地址之間的相互轉換，將大量的內網IP地址轉換為一個或少量的公網IP地址，減少對公網IP地址的占用。

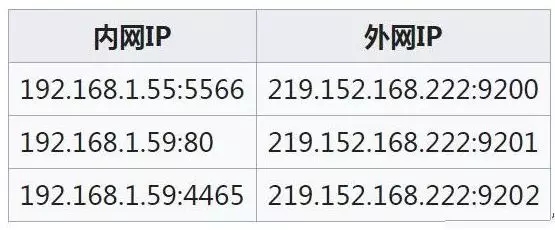

家庭網絡普遍使用端口映射的方式，NAT的核心是一張映射表(源IP地址，源端口，目的IP地址，目的端口)，將內網源IP地址和端口映射到同一個公網地址的不同端口，如下圖所示。
圖片
總之，家庭網絡由于網絡規模比較小，通常使用了192.168開頭的私網地址，光貓撥號獲取了一個公網地址(或者運營商私網地址)，通過NAT方式的映射到這個公網地址的不同端口，訪問互聯網。主要注意的NAT模式和路由模式是不同的。
簡單了解了關于IP的那些知識，那么重點來了，現在監控項目越來越大，動不動就幾百個攝像機了，IP地址咋設置呢?
四、實例操作超過255個攝像機怎么設置IP
很多朋友都問到，對于大型監控項目如何設置ip地址?
對于監控項目來說，很多故障的原因都是跟ip地址設置不當有關，如ip沖突，或者有幾路監控圖像沒有顯示等，都是跟ip有一定關聯，合理的分配ip地址十分重要。
一、為什么要合理分配IP
對于小型監控項目來說，ip地址的設置比較簡單，大部分的人都不會出錯，對于超過254個點位的監控項目來說，就有些容易出錯了，為什么呢?
第一、如果超過254個點位不劃分網段的話，讓系統自動分配ip地址的話，容易產生ip沖突。
第二、如果劃分網段的話，在ip地址的分配與子網掩碼的設置成了問題，部分朋友對ip地址分配不熟，容易出錯。
那么怎么辦呢?劃分網段是合理的方式。
二、大型網絡如何分配ip
對于超過254個點位的監控，雖然不劃分網段我們也能夠分配ip地址，但一個好的網絡規劃不單單是簡單、勉強的實現功能，更需要注重的是后期的維護與整個網絡清晰性與擴展性。
我們就以實例來看看如何分配ip地址。
一個廠區的監控工程，分為四個區域，共300個點位，所有設備在一個內網中，主干線通過光纜連接，有兩個區域是各70個點位，其它的兩個區別是各80個點位，如何來設置他們的ip地址。
首先來分析,
要實現這300個點位的監控，實現的方法有兩種：
第一種：不劃分網段
第一種就是不劃分vlan，都用二層交換機，直接ip地址可以設置成IP地址范圍是192.168.0.1—192.168.1.254，子網掩碼為255.255.254.0，共有500個ip地址可以使用，完全足夠。
有朋友可能會有疑問，255.255.254.0這個子網掩碼是怎么得出來的，為什么不是255.255.255.0呢?
子網掩碼計算
這里面單獨來說明IP地址范圍192.168.0.1—192.168.1.254，這個網段的子網掩碼為什么是255.255.254.0?
這段ip地址范圍里面包括兩個ip段。
第一個ip段是：192.168.0.1—192.168.0.254 它的子網掩碼是255.255.255.0。
第二個ip段是：192.168.1.1—192.168.1.254，它的子網掩碼是255.255.254.0。
通俗來說，它們共同的子網掩碼就是255.255.254.0。
第二種：劃分網段
這里面我們著重來看下劃分網段的方式，使用三層交換機可以直接劃分四個網段。
主監控地址：192.168.1.1 255.255.252.0
A區地址：192.168.1.2～192.168.1.254 掩碼 255.255.252.0 網關192.168.1.1
B區地址：192.168.2.1～192.168.2.254 掩碼 255.255.252.0 網關192.168.1.1
C區地址：192.168.3.1～192.168.3.254 掩碼 255.255.252.0 網關192.168.1.1
D區地址：192.168.4.1～192.168.4.254 掩碼 255.255.252.0 網關192.168.1.1
這里面每個網段都可以容納250個點位以上，是完合足夠分配每個區域的ip地址的，另外，后續每個區域若有增加點位，都是有足夠的預留，值得注意的是，這里面接入層交換機是需要合理的分配，接入層交換機的選擇，我們之前有提到過，這里不做過多說明。
那么這樣劃分網段有什么好處呢?
四個區域ip地址比較明顯了，如果那個攝像機有問題，可以直接通過批量ping ip地址可以很快定位到那個攝像機出了問題，同時也可以有效防止ip沖突，ip是網絡故障中出現頻率比較高的問題，也可以減少?gòu)V播風暴。
第三種：選擇雙網口的錄像機
我們先來看看雙網口硬盤錄像機的兩種網絡工作模式：網絡容錯VS多址設定
網絡容錯
兩張網卡使用相同的IP地址，選擇“主網卡”，可選擇LAN1或LAN2為主網卡，當一塊網卡的網絡出現故障時，系統啟用備份網卡來保證系統的網絡工作正常。
多址設定
兩張網卡參數相互獨立，網卡相互工作，選擇“網卡選擇”可分別對LAN1和LAN2進行設置。可選擇一張網卡為默認路由，當系統主動連接外部網絡時，數據由默認路由轉發。
了解了雙網口錄像機的兩種網絡工作模式以后，大家可以看出來，添加跟硬盤錄像機不是一個網段的攝像機的時候，我們使用的就是多址設定這種網絡工作模式，具體怎么使用呢?
現在就來教你~
我們假設現在錄像機LAN1口接的路由器的IP地址是192.168.1.1，而我們需要添加的攝像機的網段可以是http://192.168.0.XXX這個網段的。
此時進入錄像機主菜單-系統配置-網絡配置-基本配置，將工作模式改成多址設定，網卡選擇LAN1，給LAN1分配IP地址192.168.1.100以及其他網絡參數，因?yàn)榇藭r(shí)LAN1是用來連接路由的，所以，我們默認路由選擇LAN1。
我們將連接攝像頭的網線接到錄像機的LAN2口，網卡選擇LAN2，給LAN2分配IP地址為192.168.0.100。
此時錄像機就有兩個IP地址，LAN1口用來與外網連接，做外網訪問，LAN2口用來連接攝像頭，我們?cè)偃ネǖ拦芾?IP通道管理里面添加攝像頭，就能既連接外網又能看到監控的畫面了。
以上為300個以上的監控?cái)z像頭項目怎樣規劃IP地址，才不會沖突!有更多技術問題歡迎聯系交流!進首頁聯系我們
